Hackathon 2026 : faire du neuf avec de l'ancien
Thème du Hackathon 2026 : faire du neuf avec de l'ancien.

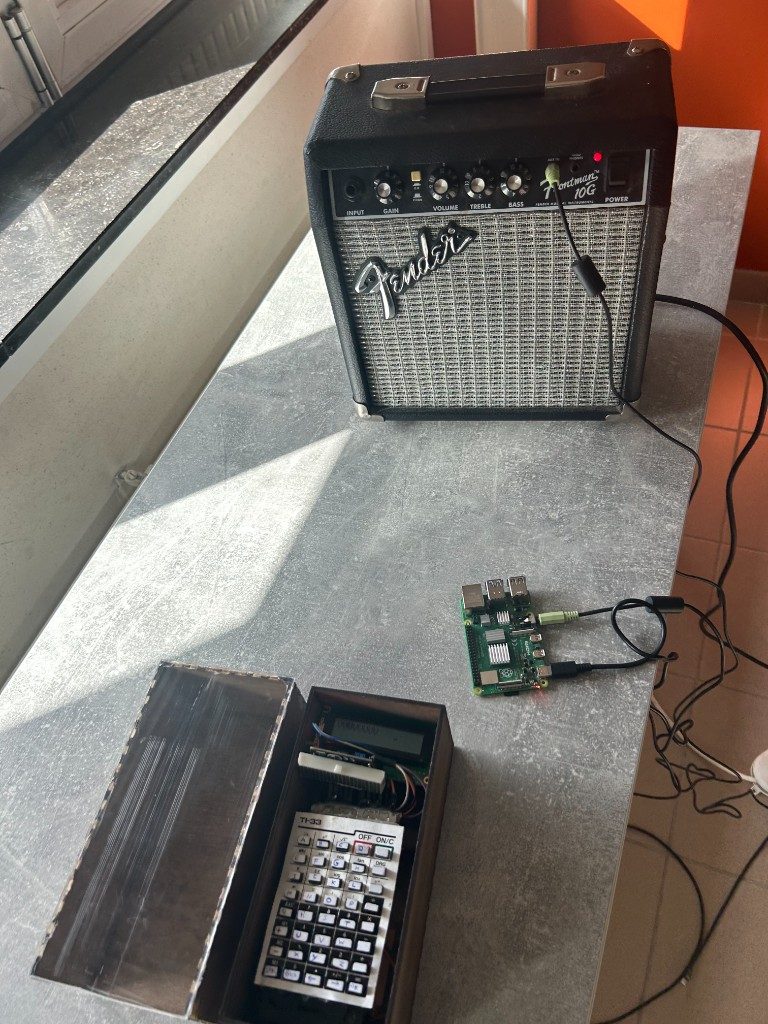

On a récupéré le clavier d’une calculatrice Texas Instruments, analysé ses entrées/sorties, puis branché le tout sur un Raspberry Pi Pico et un Raspberry Pi — jusqu’à l’ampli.
Le chemin

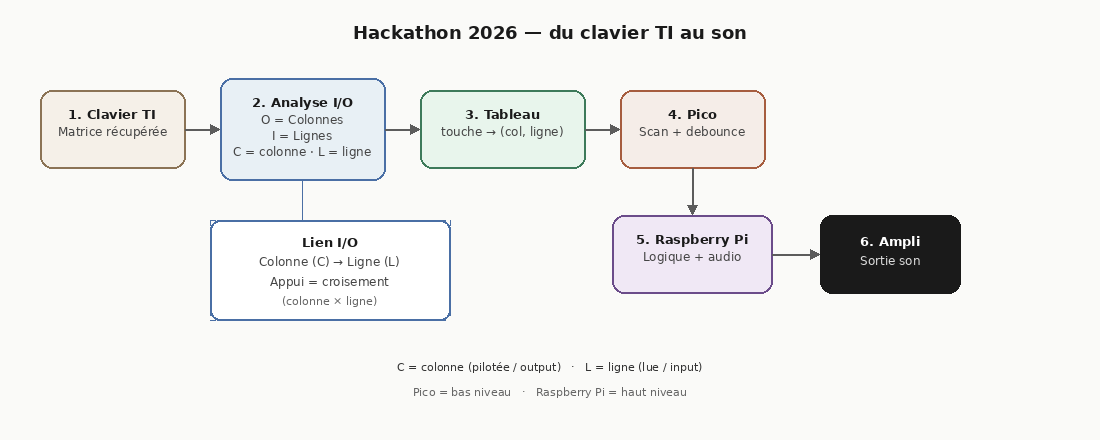

Clavier TI → Analyse I/O → Tableau (colonne, ligne) → Pico → Raspberry Pi → Ampli
Dans la machine

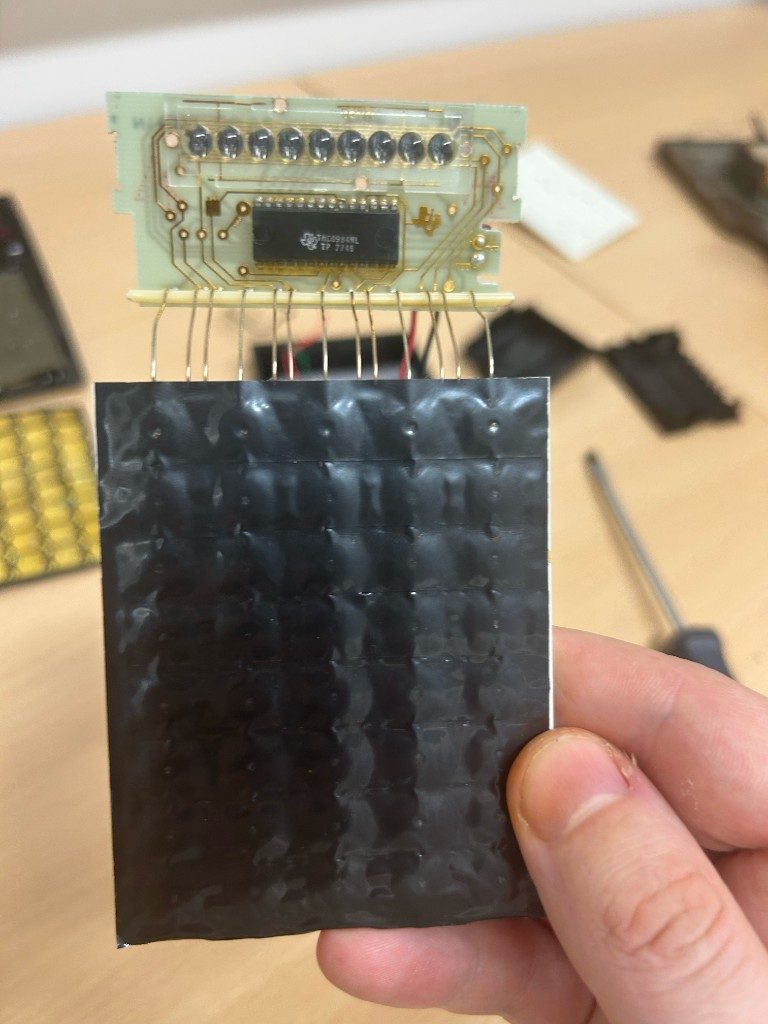

Au démontage :
- matrice clavier (contacts lignes / colonnes) ;

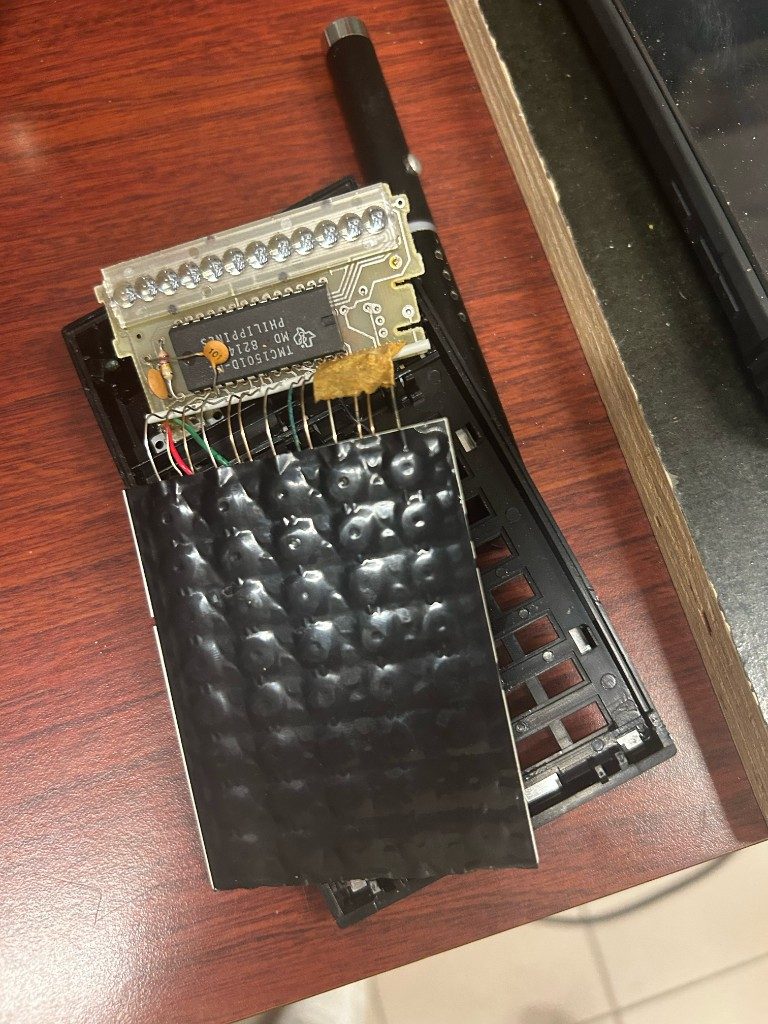

- puce TI (TMC0984 ou TMC1501) ;
- ~11 fils entre matrice et carte — la base de l’analyse.
Analyse I/O
Chaque fil est soit :
- O (output) — on pilote une colonne (C1…C4) ;
- I (input) — on lit une ligne (L1…L7, et Ls).
| Colonnes = Outputs (O) | Lignes = Inputs (I) |
|---|---|
| C1 C2 C3 C4 | L6 L2 L7 L1 L4 L3 L5 Ls |
Lien : on active une colonne, on lit quelle ligne répond.
Le croisement (colonne × ligne) = la touche.
Référence du projet :
touche → (colonne, ligne) → GPIO Pico → action
Pico + Raspberry Pi
- Pico : scan des colonnes, lecture des lignes, debounce, événement « touche X ».
- Raspberry Pi : logique + sortie audio vers l’ampli.
Boîtier

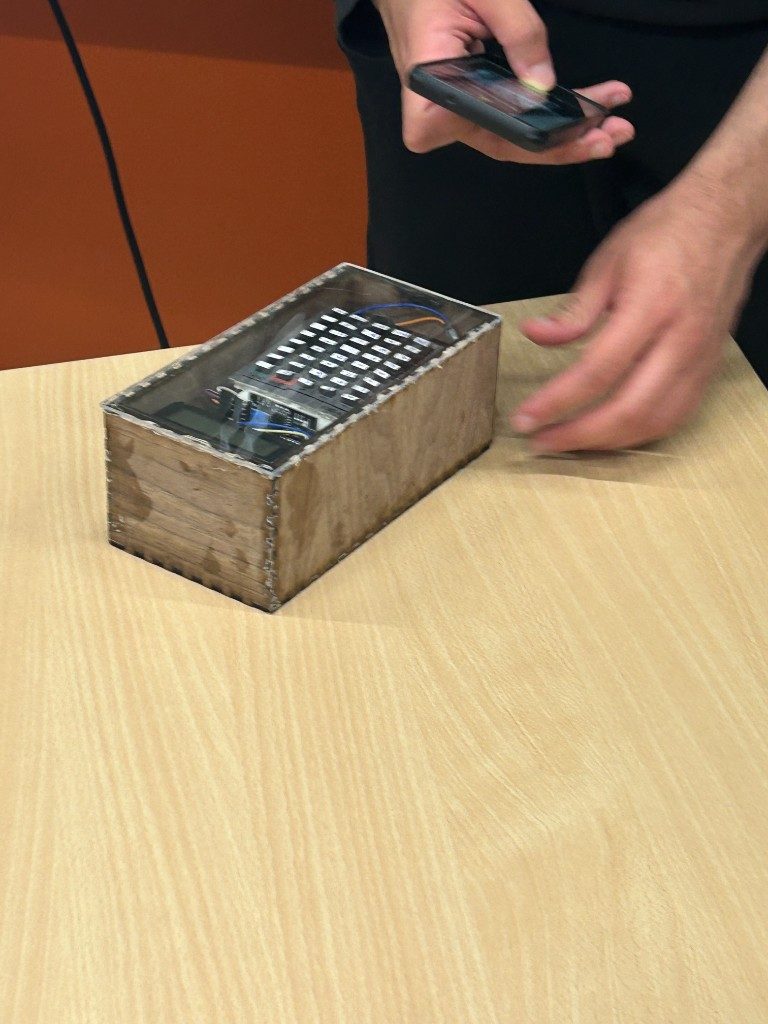

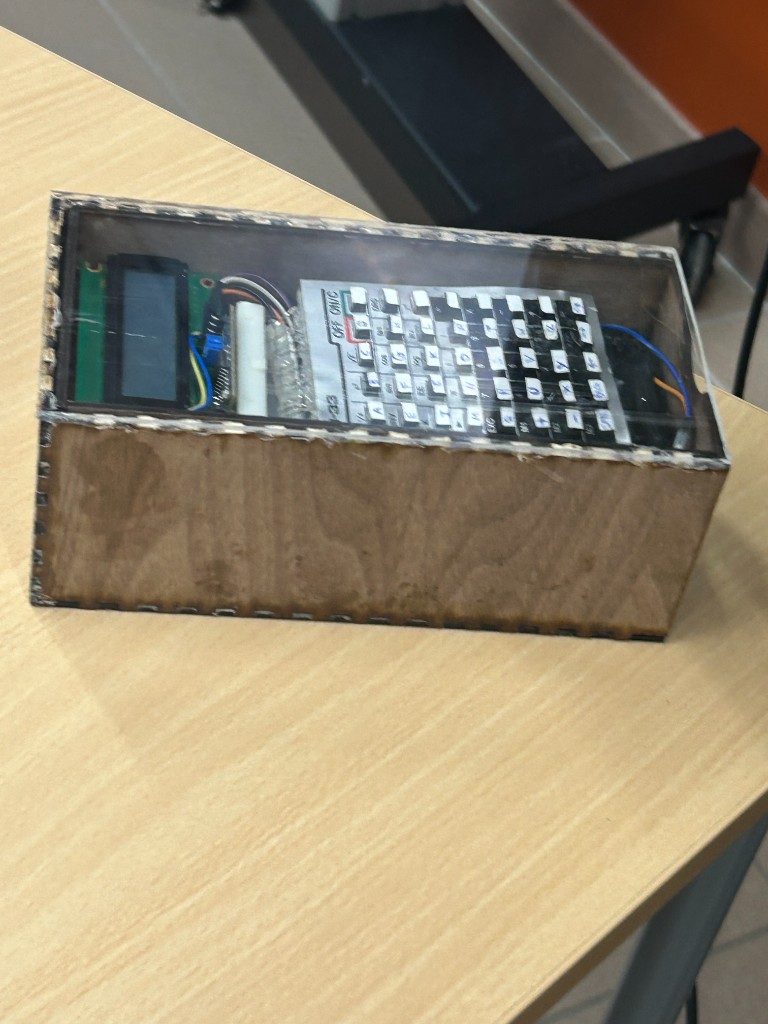

Coffret bois + plexi : le clavier TI reste visible, le montage est présentable.
En bref
- Récupérer le clavier TI.
- Séparer colonnes (outputs) et lignes (inputs).
- Remplir le tableau (colonne, ligne).
- Scanner avec le Pico, traiter avec le Pi, sortir le son.
